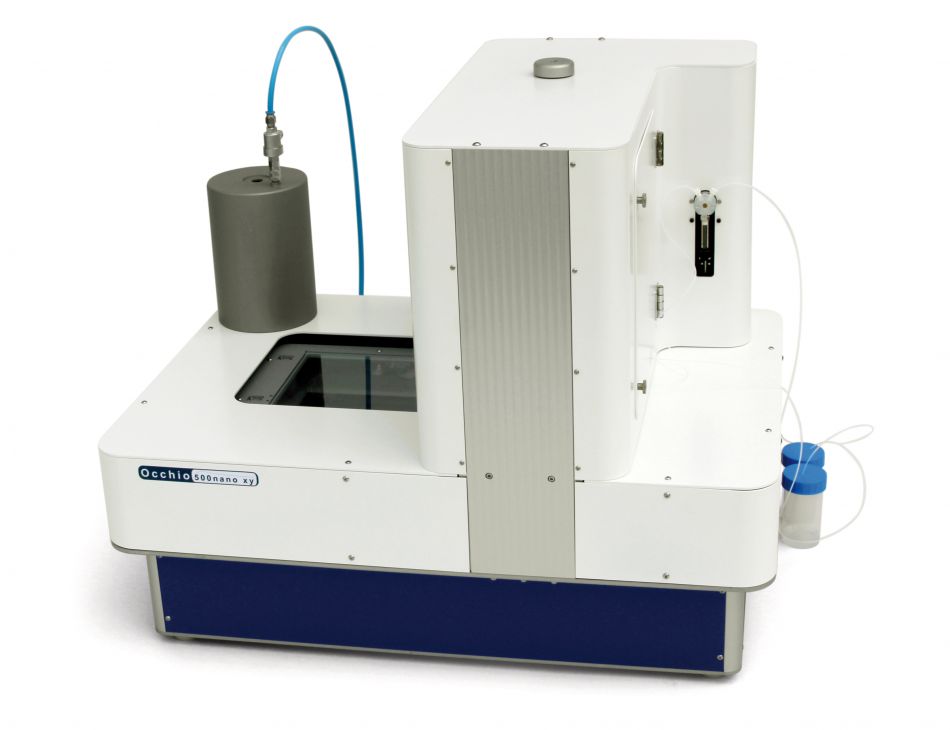

500NanoXY静态干湿法粒度粒形分析仪

       欧奇奥500NanoXY 集成了真空分散装置及高分辨聚焦装置(1000 万像素相机 特殊LED 光源);蓝光光源可以检测极小的颗粒。500NanoXY 是一台粉体颗粒表征的全新的自动粒度粒形分析仪, 可以分析范围在0.2μm‐3000μm 之间的粉体颗粒粒径;也可以分析范围在0.8μm‐ 300μm 的悬浮液和乳浊液。通过在流动池中的分析,用户可以进行粒径测量,粒形分析及计数(颗粒数/毫升)。为了得到准确的颗粒计数,仪器内置特殊的泵系统,实现最佳的流速控制。

       欧奇奥500NanoXY是一台粉体颗粒表征的全新的自动粒度粒形分析仪, 可以分析范围在0.2μm‐3000μm 之间的粉体颗粒粒径(干法);也可以分析范围在0.8 ‐ 300μm 的悬浮液和乳浊液(湿法)。通过在流动池中的分析, 用户可以进行粒径测量,粒形分析及计数(颗粒数/毫升)。为了得到准确的颗粒计数,仪器内置特殊的泵系统,实现最佳的流速控制。

       特殊的表面分析模式

500NanoXY的独特之处是具有样品表面分析模式。该模式采用反射光进行表面或颗粒分析(粒度范围: 1微米- 3000微米),是对滤膜等材料表面截留的颗粒的理想测量方法,可分析粒径、形貌并计数。

专利的干法分散系统

 欧奇奥500NanoXY标准配置包括提供专利的样品分散方式。在无任何样品污染及破坏的情况下,真空分散可以在几秒钟内生成上万个单独的颗粒图像。


能指标:

型号

500Nano XY

粒径范围

干法:0.2μm-3000mm(推荐范围0.3μm-2000mm

湿法:0.8μm-300mm

主要特点

•       颗粒大小,颗粒形貌,颗粒色彩

•       完全符合ISO-13322规范

•       干法和湿法两用, 颗粒计数功能

•       单色透射光分析

•       彩色反射光分析

分析时间

一般210分钟(基于样品性质)

参数

ISO9276-678规定参数 + 欧奇奥微观粒形参数

粒径:ISO面积直径;ISO内径、平均直径;周长直径;Crofton曲面直径;半Crofton   曲面直径;宽度;长度;椭圆长度;椭圆宽度;ISO最大长度;ISO测地长度。

粒形:欧奇奥钝度;欧奇奥粗糙度;延伸度;长宽比;椭圆延伸度;椭圆度;椭圆比;偏心率;ISO平直度;ISO圆度;ISO实积度;ISO长度;ISO紧固度;凸度;ISO圆形度;平均亮度;亮度变化;卫星化指数;赘生物指数。

分散器

专利真空分散器

成像系统

1000万像素;蓝光;自动对焦;放大倍数可调

认证选项

IQ.OQ,PQ


干法分析


•       清洁玻璃板检查

•       自动光学粒度校准

•       颜色和单色分析

•       受控光强 (透射和漫光)

•       自动对焦

湿法分析

•       流动液体的高精度控制

•       三通阀集成注射器

(全电脑控制)

•       透射光强控制

•       自动对焦

电源

110-240 V 50/60Hz

工作环境

温度5.C-45.CHR35-80%

图像格式

Bitmap

数据存储

欧奇奥二进制文件格式:包括所有粒径粒形分布,粒径百分比,每个颗粒的概述及灰度文件

统计工具

(数和量分布)

采集信息(用SOP预览);粒径分布;粒径百分比;粒形百分比;粒形分布;平均粒形分布;2D散点图(完整的所选颗粒形态图);3D散点图(包括动态图);样品图像百分比;样品图像(BMP输出格式);每个颗粒的ID卡(BMP输出模式);粒径和粒形筛选过程;原始数据输出(text格式);表格分布输出(text格式);表格分布和百分比输出(excel格式);自动或自定义生成报告;完整图像输出(bmp格式);单个颗粒图像输出(bmp格式);数据和表格输出(bmp格式)


提供的粒度及粒形参数:

权重因子包括:

数量Number

体积Volume

等效体积Equivalent Volume

投影面积Projection area

表面积Surface area

凸包面积  Area of the convex hull

粒径参数包括:

周长Perimeter

柯西-克罗夫顿周长Cauchy-Crofton perimeter

凸包周长Perimeter of the convex hull

等效体积直径Volume-equivalent diameter

等效面积直径Area-equivalent diameter

等效表面积直径Surface-equivalent diameter

等效周长直径Perimeter-equivalent diameter

等效柯西-克罗夫顿周长直径Cauchy-Crofton perimeter-equivalent diameter

内径Inner diameter

勒让德椭圆长轴 Legendre ellipse maximum

勒让德椭圆短轴Legendre ellipse minimum

费雷特最大直径Feret diameter maximum

费雷特最小直径Feret diameter minimum

费雷特共轭直径Feret conjugate

角平均费雷特直径Angle-average Feret diameter

测地线 长度Geodesic length

厚度Thickness

最小外接圆直径   Minimum circumscribed circle diameter

腐蚀数

凸包腐蚀数Convex erosion number

分形维数Fractal dimension

平均直径 Mean diameter

惯量 框宽度Inertia box width

惯量框高度Inertia box height

骨架长度Skeleton length

比表面积Specific Area

内阈面积Inner threshold area

粒形参数包括:

椭圆比Ellipse ratio

高宽比Aspect ratio

延伸率 Elongation

直线度Straightness

卷曲度Curl

不规则度Irregularity

紧实度 Compactness

圆形度Roundness

伸展度 Extent

盒填充率 Box ratio

沃德尔球形度Wadell’s  sphericity

形状因子Form factor

圆度Circularity

克罗夫顿圆度Crofton Circularity

坚固性 SolidityGlobal surface concavity index

整体弧面凹度指数

凹度Concavity

凸度Convexity

克罗夫顿凸度Crofton Convexity

平均凹度Average concavity

颗粒鲁棒性Particle robustness

最大凹度指数Largest concavity index

凹度/鲁棒性比Concavity/robustness ratio

欧奇奥钝度Occhio bluntness

欧奇奥磨蚀度Occhio abrasivity

欧奇奥延伸度Occhio elongation

欧奇奥粗糙度  xx%Occhio roughness xx%

平均灰度Mean luminance

灰度相对标准偏差RSD luminance

用户可自定义粒形参数
