500nano系列静态图像法粒度粒形分析仪

典型应用
干法 :水泥,陶瓷,纤维,木材,玻璃,聚合物,石英粉,金刚石,碳化硅,磨料,墨粉,石墨,催化剂,咖啡,巧克力,金属,纤维,晶体,调色剂,二氧化硅,氧化铝,药物,危险粉末
湿法:胶乳,悬浊液,乳液,益生菌,藻类。
反射模式:颗粒色彩、滤膜截留颗粒、板材孔隙率

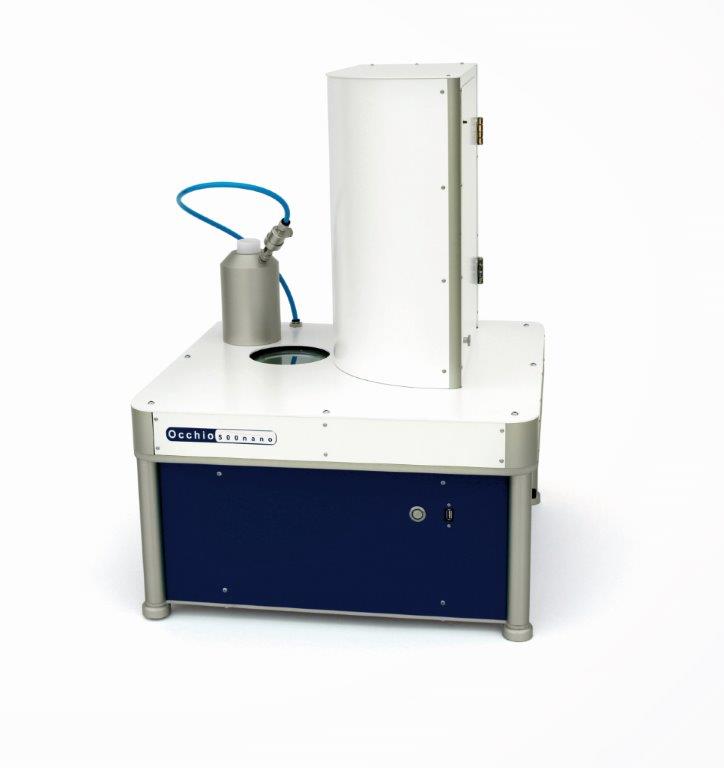

500nano 500nano HR


  1. 6.6兆像素或10兆的高分辨相机
  2. 单波长蓝色背光照明消除了衍射现象的困扰
  3. 平行光和远心镜头提高了颗粒图像的外观质量(轮廓清晰)
  4. 创新的光-镜一体技术,对每个颗粒都能精准对焦
  5. 采用最大像素值,获得最佳阈值
  6. 采用高速相机避免了振动问题
  7. 固定的相机和光源减少了维护成本,增加了可靠性
  8. 计算机控制的专利真空分散系统,无污染,易清洁
  9. 测量过程通过软件SOP操作
  10. 分析过程中全自动校准,全自动对焦




Occhio500nanoHR 采集到的某分子筛催化剂颗粒形貌图像及400nm Duke标准粒子粒度分布图

mean - 平均直径;Px - 累积百分比到x时的粒径值;Min - 所测到的最小粒径值;Max - 所测到的最大粒径值;DA-面积直径;Cric.-圆形度)

提供的粒度及粒形参数:

权重因子包括:

数量Number

体积Volume

等效体积Equivalent Volume

投影面积Projection area

表面积Surface area

凸包面积  Area of the convex hull

粒径参数包括:

周长Perimeter

柯西-克罗夫顿周长Cauchy-Crofton perimeter

凸包周长Perimeter of the convex hull

等效体积直径Volume-equivalent diameter

等效面积直径Area-equivalent diameter

等效表面积直径Surface-equivalent diameter

等效周长直径Perimeter-equivalent diameter

等效柯西-克罗夫顿周长直径Cauchy-Crofton perimeter-equivalent diameter

内径Inner diameter

勒让德椭圆长轴 Legendre ellipse maximum

勒让德椭圆短轴Legendre ellipse minimum

费雷特最大直径Feret diameter maximum

费雷特最小直径Feret diameter minimum

费雷特共轭直径Feret conjugate

角平均费雷特直径Angle-average Feret diameter

测地线 长度Geodesic length

厚度Thickness

最小外接圆直径   Minimum circumscribed circle diameter

腐蚀数

凸包腐蚀数Convex erosion number

分形维数Fractal dimension

平均直径 Mean diameter

惯量 框宽度Inertia box width

惯量框高度Inertia box height

骨架长度Skeleton length

比表面积Specific Area

内阈面积Inner threshold area

粒形参数包括:

椭圆比Ellipse ratio

高宽比Aspect ratio

延伸率 Elongation

直线度Straightness

卷曲度Curl

不规则度Irregularity

紧实度 Compactness

圆形度Roundness

伸展度 Extent

盒填充率 Box ratio

沃德尔球形度Wadell’s  sphericity

形状因子Form factor

圆度Circularity

克罗夫顿圆度Crofton Circularity

坚固性 SolidityGlobal surface concavity index

整体弧面凹度指数

凹度Concavity

凸度Convexity

克罗夫顿凸度Crofton Convexity

平均凹度Average concavity

颗粒鲁棒性Particle robustness

最大凹度指数Largest concavity index

凹度/鲁棒性比Concavity/robustness ratio

欧奇奥钝度Occhio bluntness

欧奇奥磨蚀度Occhio abrasivity

欧奇奥延伸度Occhio elongation

欧奇奥粗糙度  xx%Occhio roughness xx%

平均灰度Mean luminance

灰度相对标准偏差RSD luminance

用户可自定义粒形参数
