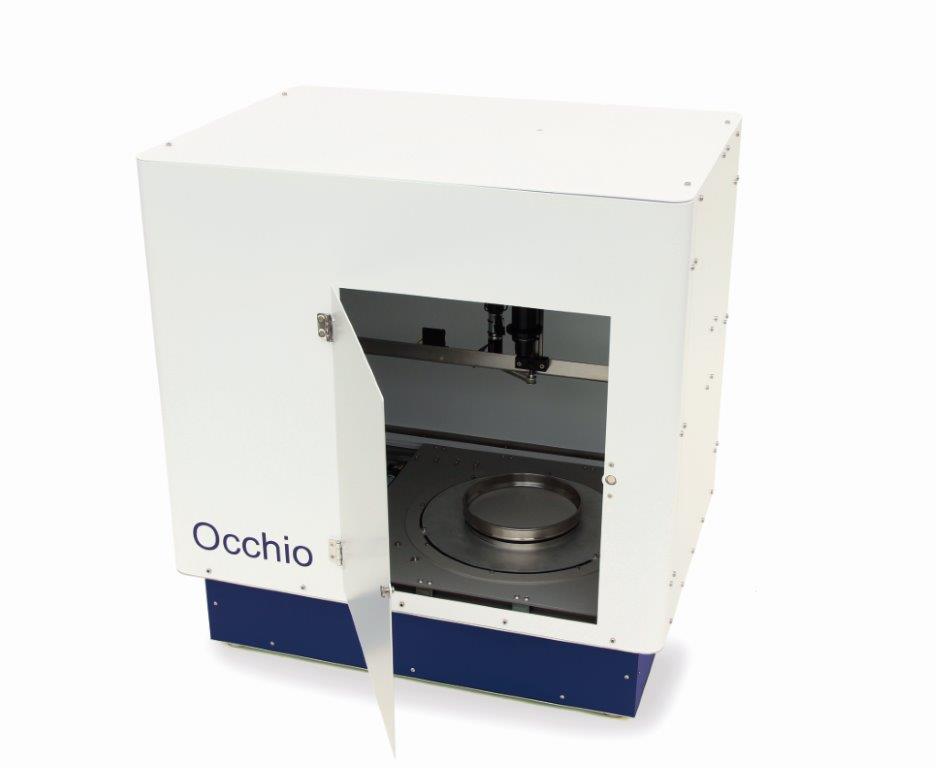

SIEVECAL筛网校准检测分析仪

       基于图像分析测量技术, SIEVECAL筛网校准仪通过全计算机控制的标准操作程序(SOP)提供筛网表面的一个完整扫描。快速高分辨工业相机, 结合远心镜头和平行背光可在筛网旋转和转换中获得图像。软件实时计算网孔大小和丝径粗细。检测结束后,将检测报告打印或存储在电脑中。


  • 完全自动化的图像法实验室试验筛网检测分析仪器
  • 执行ASTMDIN标准筛的质量控制软件
  • 根据ASTM E11标准提供丝网筛的快速、精确测量,准确识别被测筛网是否符合ASTM,DINISO标准
  • 试验筛校准仪器,用于筛网检查,筛网质量控制,网孔和丝径的图像分析

主要规格


  1. 筛分粒径:8英寸到12英寸(支持所有标准筛)
  2. 筛孔:20µm 12.5毫米
  3. 执行标准:符合ASTM E11标准的专用采集和报告软件
  4. 光学台:完全自动化的平面扫描样品台(筛网旋转和转换)
  5. 标准分析所需时间:2分钟
  6. 远心镜头固定工作焦距:变焦从1.2µm 22µm分辨率
  7. 摄像头:高速USB31.3M像素
  8. 容易对焦
  9. 非接触检测方法
  10. 堵塞开口的检测和计数 (相对比例)
  11. 完全的筛网检测成为可能
  12. 完全自动化扫描,至少90%全筛网表面恢复

软件特征


  1. 用户可定义最少图像数(表面),或最少网孔数
  2. 用户可定义网孔检测参数
  3. 实时筛孔测量,筛孔识别码(ID
  4. 筛孔散点图
  5. 筛孔体积分布图
  6. 单一筛孔的可视化
